Nun geht’s an die Teile der EMK Auswertung.

Nr.

Teil

Wert / Typ

Form

108

R5, R6, R7

10k

0603

113

R30, R31, R33, R34, R35

3k3

0603

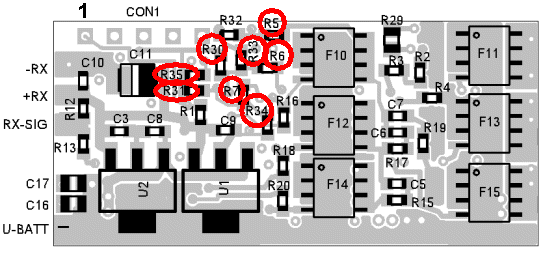

Unterseite
