Die FETs sollten in der Reihenfolge paarweise aufgelötet werden. Nach jedem Paar sollten die auf der nächsten Seite beschriebenen Kontrollmessungen vorgenommen werden.
Am besten wird mit F2/F5 angefangen. Ist alles in Ordnung werden die Paare F1/F4 und F3/F6 ebenfalls aufgelötet und getestet.

Nr.

Teil

Wert / Typ

Form

24

F1, F2, F3

SI4425

SO8

25

F4, F5, F6

IRF7455

SO8

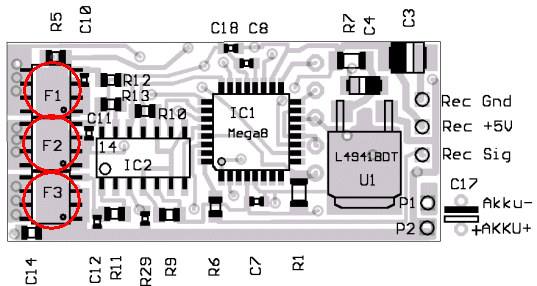

Oberseite

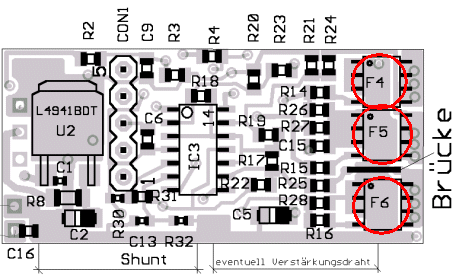

Unterseite
